IV ponte sul Canl Grande

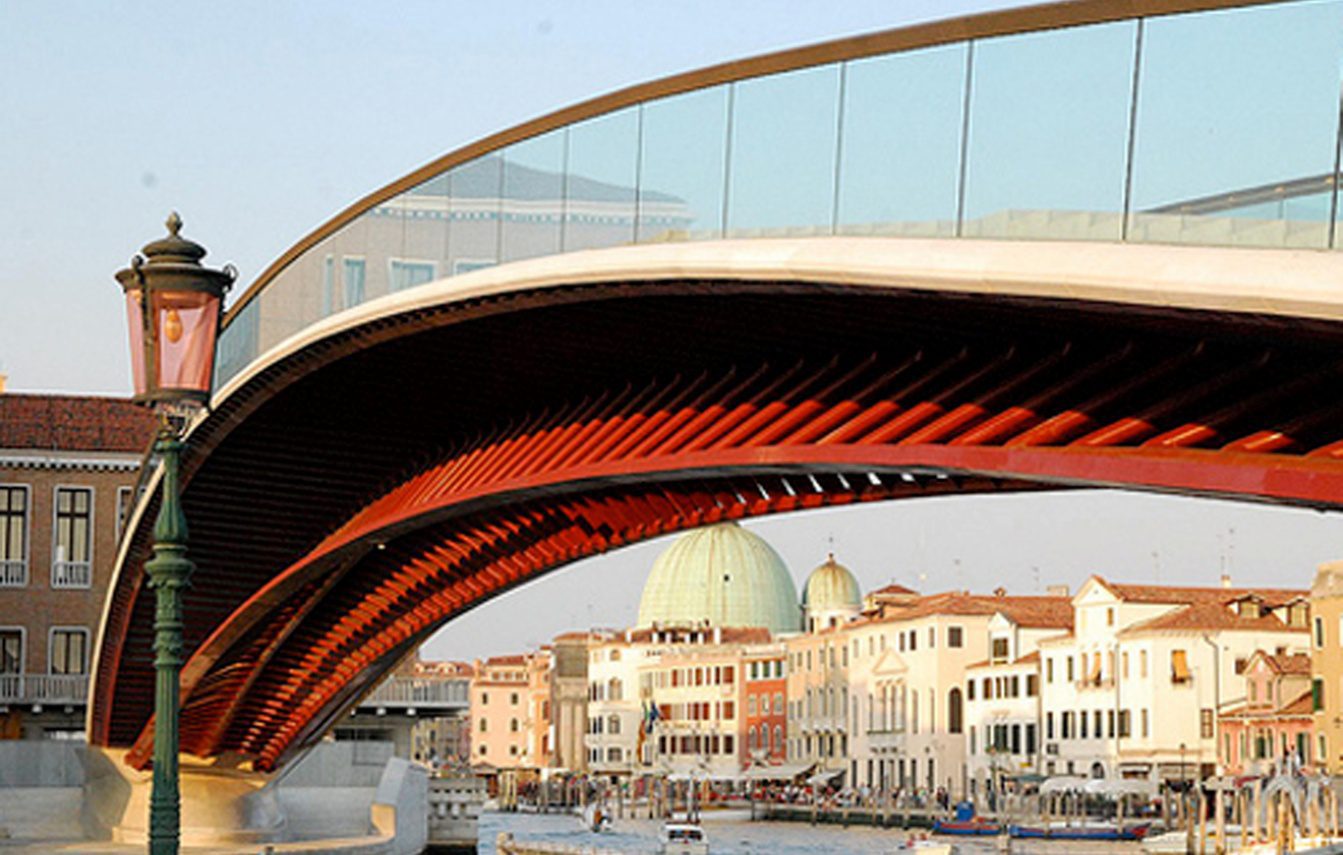

Il quarto ponte sul Canal Grande a Venezia, opera di Santiago Calatrava, è costituito da un arco fortemente ribassato di luce pari a 80.8 m e freccia di 4.76 m adibito al collegamento della stazione ferroviaria con Piazzale Roma. La sezione trasversale, di larghezza variabile da 6.5 m agli appoggi a 9 m in mezzeria, è costituita da un arco centrale, due archi laterali e due archi inferiori. Le forze assiali, caratteristiche del comportamento ad arco sono affidate all’arco centrale e ai due archi inferiori, mentre i due archi superiori hanno soprattutto una funzione di stabilizzazione della struttura del ponte. Il collegamento tra i cinque archi, è realizzato tramite un orditura di travi ortogonali alla linea d’asse del ponte, secondo il tipico schema di trave tipo Vierendeel. Le fondazioni sono costituite da diaframmi profondi 22.5 m.
